伺服控制部分

韩国技术,中国制造


AF220
AF
注塑机参数对照表
868/220
技术参数Description单 位AF220
Injection unit射胶系统UnitABC
理论注射容积Shot Volumecm3414511618
实际注射量(ps)Shot Weight(ps)g380470568
实际注射量(ps)Shot Weight(ps)Oz(盅司)13.416.620
螺杆直径Screw Diametermm455055
注射压力Injection PressureMpa210170140
理论注射速率Injection Rateg/sec146180218
螺杆长杆比Screw L/D Ratio 24.42220
螺杆行程Screw Strokemm260
螺杆转速Screw Speed(stepless)Rpm0~174
CLAMPING UNIT 锁模系统
锁模力Clamping Forceton220
开模行程Opening Strokemm520
模板尺寸Platen Sizemmxmm765x765
拉杆间距Space Between Tie Barsmmxmm530x530
模板最大距离Max. Daylightmm1090
容模量(最薄-最厚)Mold Thickness(min.-max.)mm180-570
顶出行程Hydraulic Ejection Strokemm160
顶出力Hydraulic Ejection Forceton6.2
顶针数Ejector PinUnit9
POWER UNIT 电力/电热
最大油泵压力Max Pump PressureMpa16
油泵电机Pump MotorKw18.5
电热量Heating CapacityKw14.5
温度控制区数Number of Temp Control ZonesUnit4
GENERAL UNIT 其他
油箱容积Oil Tank CapacityL380
外形尺寸(LxWxH)Machine Dimensionsmxmxm5.98x1.36x2.1
理论机重Machine Weightton7

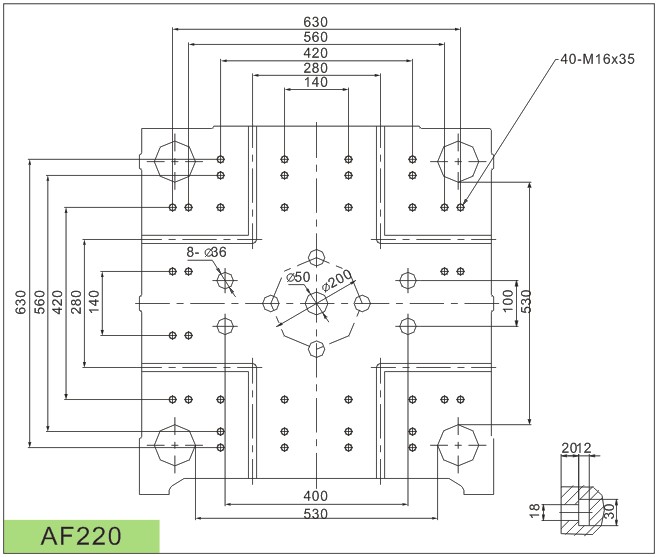

模板尺寸图
