伺服控制部分

韩国技术,中国制造


AF100
AF
注塑机参数对照表
325/100
技术参数Description单 位AF100
Injection unit射胶系统UnitABC
理论注射容积Shot Volumecm3141178220
实际注射量(ps)Shot Weight(ps)g129164202
实际注射量(ps)Shot Weight(ps)Oz(盅司)4 5.8 7.1
螺杆直径Screw Diametermm 32 36 40
注射压力Injection PressureMpa 249 196 159
理论注射速率Injection Rateg/sec 60 87 107
螺杆长杆比Screw L/D Ratio  23.621 19
螺杆行程Screw Strokemm0~214
螺杆转速Screw Speed(stepless)Rpm0~239
CLAMPING UNIT 锁模系统
锁模力Clamping Forceton100
开模行程Opening Strokemm350
模板尺寸Platen Sizemmxmm550x550
拉杆间距Space Between Tie Barsmmxmm375x375
模板最大距离Max. Daylightmm750
容模量(最薄-最厚)Mold Thickness(min.-max.)mm150-400
顶出行程Hydraulic Ejection Strokemm110
顶出力Hydraulic Ejection Forceton3.1
顶针数Ejector PinUnit5
POWER UNIT 电力/电热
最大油泵压力Max Pump PressureMpa16
油泵电机Pump MotorKw11
电热量Heating CapacityKw7.5
温度控制区数Number of Temp Control ZonesUnit4
GENERAL UNIT 其他
油箱容积Oil Tank CapacityL230
外形尺寸(LxWxH)Machine Dimensionsmxmxm4.55x1.15x1.8
理论机重Machine Weightton3.7

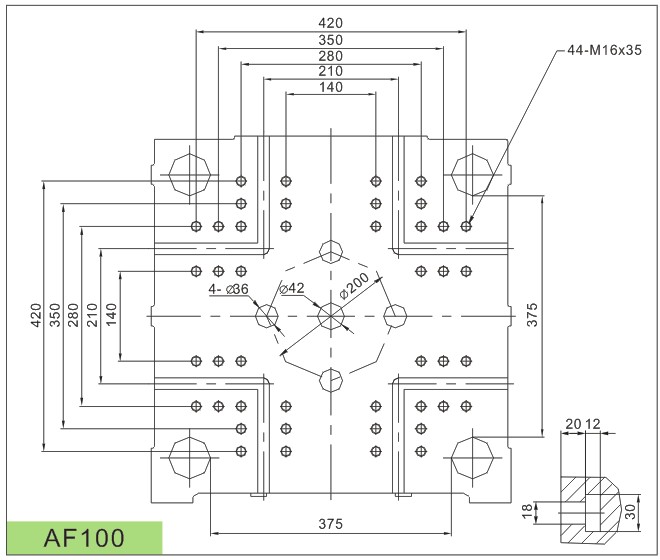

模板尺寸图
